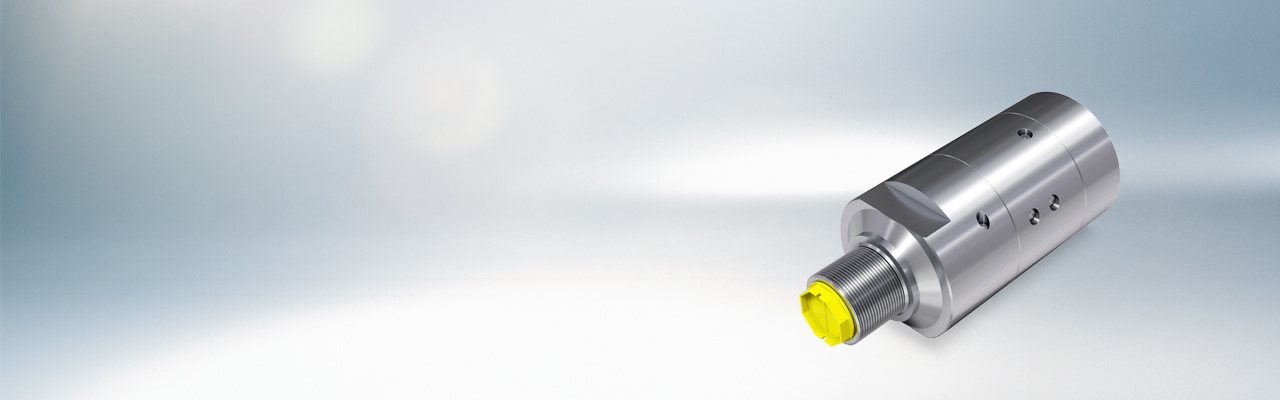

HBMs_miniBOOSTER_2017

MINIBOOSTER® – УСИЛВАТЕЛИ НА НАЛЯГАНЕ

Усилвателите на налягане miniBOOSTER® усилват ниско входно налягане (от 20 до 200 бара) до високо изходно налягане (до 800 бара / 2000 бара). Изходното налягане се управлява от входното налягане и е право пропорционално. При ниско първоначално налягане усилвателите на налягане включват експресна функция (с голям дебит, например за първоначално задвижване на цилиндъра) и автоматично превключват към повишаване на налягането, когато натоварването на цилиндъра се повиши.

Предимства:

  • Не са необходими скъпи помпи с високо налягане
  • Спестяване на разходи за тръбопроводи
  • Ниското налягане се превръща във високо налягане, практически без допълнителна консумация на енергия и при ниски загуби

УСИЛВАТЕЛ НА НАЛЯГАНЕ С ЕДИНИЧНО ДЕЙСТВИЕ, ТРЪБЕН ФИТИНГ

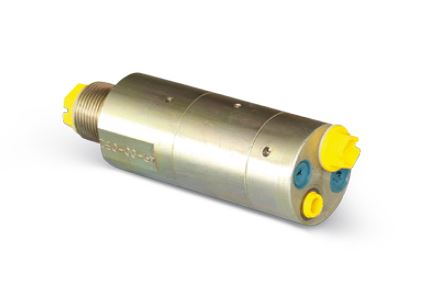

HC1  HC2  HC4  HC6  HC7  HC8  HC9 series

Серия HC1 / HC2 / HC4 / HC6 / HC7 / HC8 / HC9

Описание:

Устройства за контрол на натиска в машинни инструменти, с които се извършват различни работни стъпки, като груба обработка, шлайфане и полиране при различен натиск. Директно пропорционалните усилватели за налягане отговарят на стандартните HC таблици с данни във всички размери и функционалност. Единствената външна разлика е конструкцията (вижте примерна поръчка).

Входно налягане:

  • 20 bar до  200 bar

Изходно налягане:

  • До 800 bar (HC1 / HC2 / HC 4/ HC6 серия)
  • До 2000 bar, и по високо по заявка (HC7 / HC8 серия)
  • До 5000 bar, и по високо по заявка (HC9 серия)

УСИЛВАТЕЛ НА НАЛЯГАНЕ С ДВОЙНО ДЕЙСТВИЕ, ТРЪБЕН ФИТИНГ

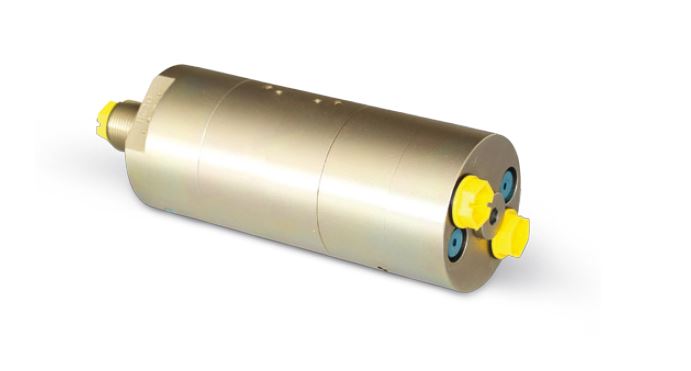

HC2D serie

HC2D серия

Описание:

HC2D е устройство с двойно действие с висока производителност, което може да постигне дебит до 11,0 л / мин в кръга за високо налягане. Подобно на други модели miniBOOSTER®, HC2D повишава входното до по-високо изходно налягане и автоматично компенсира разхода на масло, за да поддържа високото налягане постоянно. Изходното налягане се настройва чрез регулиране на входното. Като се има предвид скоростта на подаване, HC2D е компактно устройство, което тежи едва 3,8 кг.

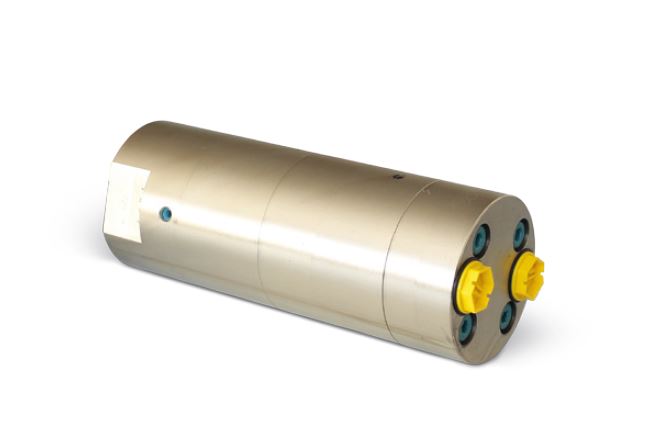

HC6D serie

HC6D серия

Описание:

HC6D е устройство с двойно действие с висока производителност, което може да постигне дебит до 56,0 л / мин в кръга за високо налягане. Подобно на други модели miniBOOSTER®, HC6D повишава входното до по-високо изходно налягане и автоматично компенсира разхода на масло, за да поддържа високото налягане постоянно. Изходното налягане се настройва чрез регулиране на входното. Като се има предвид скоростта на подаване, HC6D е компактно устройство, което тежи едва 20 кг.

Входно налягане:

  • 20 bar до  200 bar

Изходно налягане:

  • До 800 bar

УСИЛВАТЕЛ НА НАЛЯГАНЕ С ЕДИНИЧНО ДЕЙСТВИЕ, СХЕМАТА НА СВЪРЗВАНЕ СЕ ОСНОВАВА НА NG6 СТАНДАРТА

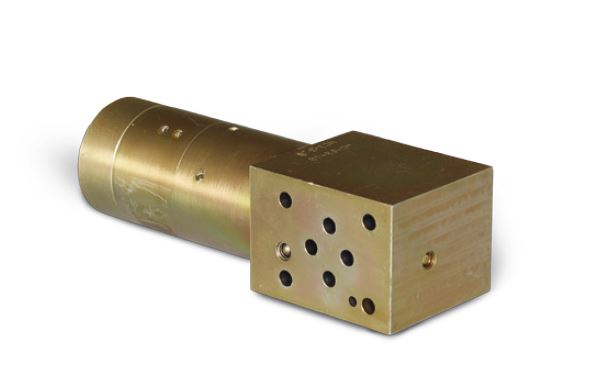

HC3  HC3-C  HC3-H HC3-I series

HC3 / HC3-C / HC3-H /HC3-I серия

Описание:

Този усилвател на налягането се използва за хидравлични системи, проектирани на модулен принцип. Схемата на връзката, базирана на стандарт NG6, позволява тя да бъде монтирана без тръбопроводи. Монтирането на усилвателя на налягане непосредствено към устройството гарантира бързо време за реакция по отношение на прираста на налягане. Прилагането на NG6 стандарт означава, че максималното работно налягане трябва да бъде ограничено до 500 бара.
* NG 10/16/25 по заявка

Входно налягане:

Изходно налягане:

  • 20 bar до  500 bar с M5 винтова сглобка (стандартна NG6 система)
  • 20 bar до  800 bar с M6 винтова сглобка (отклонение от NG6 система)


УСИЛВАТЕЛ НА НАЛЯГАНЕ С ЕДИНИЧНО ДЕЙСТВИЕ, СХЕМАТА НА СВЪРЗВАНЕ СЕ ОСНОВАВА НА СТАНДАРТЕН MINIBOOSTER©

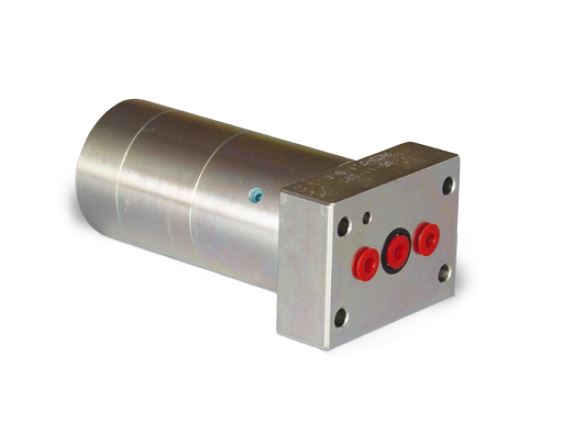

HC3-D  HC3-F series

HC3-D / HC3-F серия

Описание:

Усилвателите на налягане HC3-D и HC3-F се използват за хидравлични системи, проектирани на модулен принцип. Схемата за свързване на miniBOOSTER® позволява да бъдат монтирани без тръбопроводи. Монтирането на HC3-D или HC3-F непосредствено до устройството гарантира бързо време за реакция по отношение на прираста на налягане. Използването на схема за свързване въз основа на miniBOOSTER® означава, че максималното работно налягане трябва да бъде ограничено до 500 бара.

Входно налягане:

  • 20 bar до  200 bar

Изходно налягане:

  • 20 до  500 bar с M5 винтова сглобка
  • 20 до  800 bar с M6 винтова сглобка

УСИЛВАТЕЛ НА НАЛЯГАНЕ НА ПОТОКА С ДВОЙНО ДЕЙСТВИЕ, ТРЪБЕН ФИТИНГ

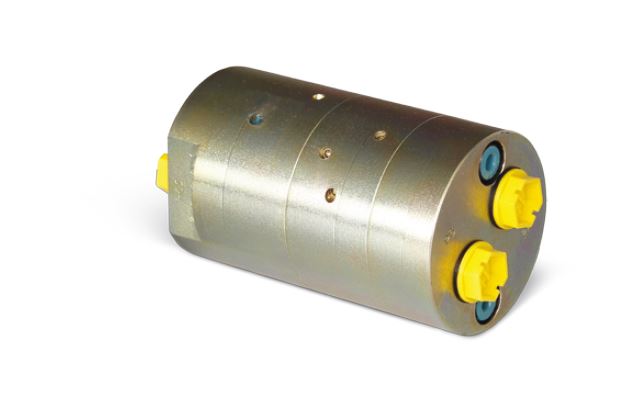

HC5 series

HC5 серия

Описание:

Усилвателят на налягане HC5 се използва, ако се изисква високо налягане от двете страни на цилиндър с двойно действие или от двете страни на хидравлично въртящо се устройство. Това означава, че няма нужда от превключващи клапани в системата за високо налягане. Типичните приложения включват режещи, разпръскващи устройства и др. подобни.

Входно налягане:

  • 20 bar до  200 bar

Изходно налягане:

  • До 800 bar

УСИЛВАТЕЛ НА НАЛЯГАНЕ С ДВА РАБОТНИ ФЛУИДА, ТРЪБЕН ФИТИНГ

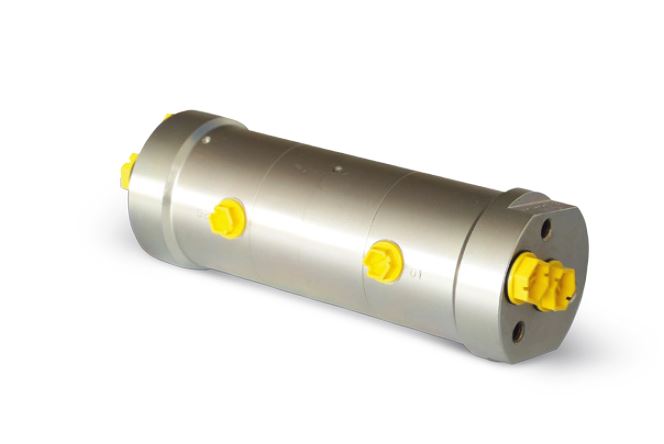

HC2D2 serie

HC2D2 серия

Описание:

HC2D2 е усилвател на налягане с естествено аспириране на 2 работни флуида, който може да постигне производителност от 3 л / мин. от страната с високо налягане. Подобно на други модели miniBOOSTER®, HC2D2 усилва входното налягане, така че изходното налягане е по-високо и автоматично компенсира разхода на масло, за да поддържа високото налягане.
Изходното налягане се регулира чрез задаване на входното налягане. Спрямо своя дебит, HC2D2 е компактно устройство, което тежи едва 4,15 кг.

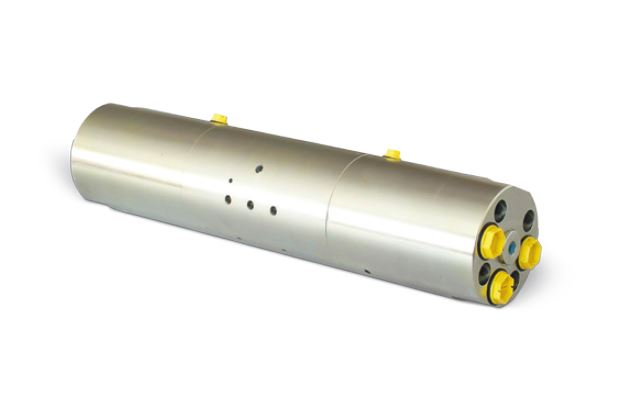

HC6D2 series

HC6D2 серия

Описание:

HC6D2 е усилвател на налягане с естествено аспириране на 2 работни флуида, който може да постигне производителност от 41 л / мин. от страната с високо налягане. Подобно на други модели miniBOOSTER®, HC2D2 усилва входното налягане, така че изходното налягане е по-високо и автоматично компенсира разхода на масло, за да поддържа високото налягане.

Изходното налягане се регулира чрез задаване на входното налягане. Спрямо своя дебит, HC6D2 е компактно устройство, което тежи едва 24 кг.

Входно налягане:

  • 20 bar до  200 bar

Изходно налягане:

  • До 800 bar

Дизайн:

  • Предлагат се само в A-вариант
  • Макс. 10 bar налягане на винта на изхода

ПОМПА ЗА УСИЛВАНЕ НА НАЛЯГАНЕТО С ЕДИНИЧНО ДЕЙСТВИЕ С ЕСТЕСТВЕНА АСПИРАЦИЯ, MINIBOOSTER® ТРЪБЕН ФИТИНГ

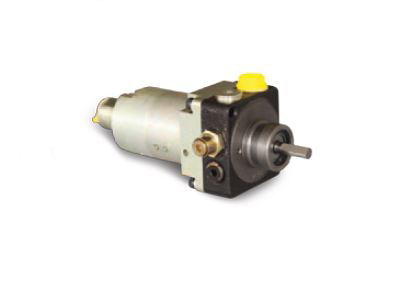

HC2P series

HC2P серия

Описание:

Помпата за повишаване на налягането, използвана в акумулаторно захранвани или палетни приложения. HC2P се състои от зъбна помпа и HC2 miniBOOSTER® усилвател на налягане. Както при другите модели на усилватели на налягане, маслото се компресира от страната с високо налягане. Високото налягане се регулира чрез управление на страната с ниско налягане с помощта на зъбна помпа. Настройката на зъбната помпа по подразбиране е 50 бара.

Входно налягане:

  • 0.4 bar до  2 bar (на смукателната линия на помпата)

Изходно налягане:

СИСТЕМА ЗА ПОВИШАВАНЕ НА НАЛЯГАНЕТО С БАЙПАС ВЕНТИЛЕН БЛОК

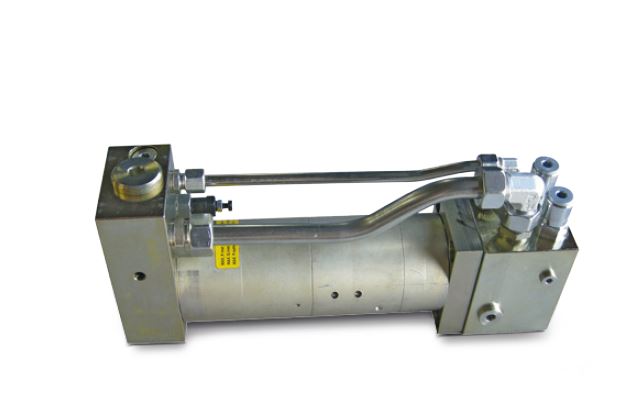

M-HC6  M-HC6D series

M-HC6 / M-HC6D серия

Описание:

Преносимата система е идеална за прикачен инвентар, за да се използва пълният дебит на помпата с експресната функция на хидравличния цилиндър, но и за повишаване на налягането, когато е необходимо. Типични приложения: прикачен инвентар (фрези, трошачки, ножици), машини за шприцоване и хидравлични преси.

  • Изключително здрава
  • Системата се доставя напълно сглобена, фабрично тествана и е готова за незабавен монтаж
  • Висока производителност и високо налягане
  • Предлага се в модели с различни коефициенти на усилване
  • Различни опции за свързване

Устройството се предлага с набор от опции за монтаж.

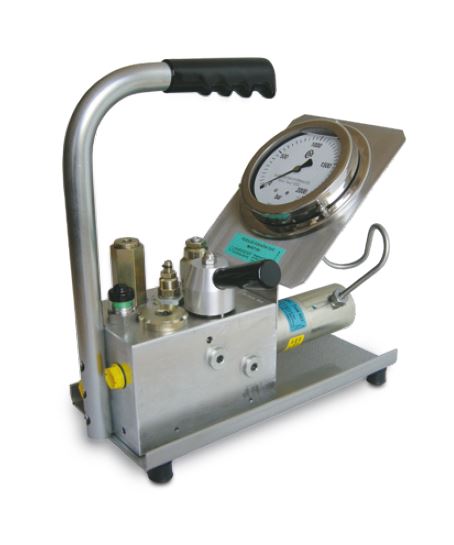

M-HC7 series

M-HC7 серия

Описание на M-HC7:

Преносимата система за повишаване на налягането miniBOOSTER® M-HC7 е стабилно устройство, проектирано за използване във взискателни индустриални приложения. M-HC7 може да се използва заедно с всяко устройство с ниско налягане (20 до 200 бара), което осигурява дебит от най-малко 2 в / мин. То може да постигне изходно налягане от 800 бара. Устройството е проектирано с оглед на висока надеждност. M-HC7 е снабдено с 10 µm филтър и визуален дисплей за състоянието на филтъра. Това увеличава експлоатационния живот и намалява престоите.

Приложения:

Подемна техника, релсови системи, системи за кримпване/рязане, спасително оборудване.

С тегло от само 10 кг и практична дръжка за носене, устройството може да се използва навсякъде, където е необходимо. M-HC7 работи със съществуващо хидравлично захранване за ниско налягане. Не се изискват допълнителни инструменти. Всички контролери, вградени в устройството, го правят лесно за работа и надеждна употреба.

Времето е пари:

M-HC7 може да осигури до 15 л / мин и е проектирана да добави налягане веднага е необходимо. Това минимизира времето за цикъл. Много приложения изискват изключителна прецизност от устройството. M-HC7 е снабдена с лесен за отчитане манометър с диаметър 10см, осигуряващ точност от 1% (до 10 бара).

Входно налягане:

  • 20 bar до  200 bar (M-HC6 /M-HC7 серия)
  • 20 bar до  350 bar (M-HC7 серия)

Изходно налягане:

  • Макс. 650 bar (възможно е по-високо по заявка)
  • Обем (Q) до 100 л/мин.
