118M3

HiMOULD®, ein Messing-Gewindeeinsatz zum Einformen während des Gießverfahrens, wird ebenfalls von M2 - M10 angeboten. Er kann bei geformten und gegossenen Bauteilen eingesetzt werden. Dank seiner Dünnwandigkeit lässt sich der Einsatz unmittelbar andie Formteilkanten platzieren. Außerordentlich vielseitiger Einsatz für thermoplastische und duroplastische Kunststoff-Formteile,mit Durchgangs- oder Sacklochgewinde.

E-Shop

Technical Specification

Application

HiMOULD® mit Sacklochgewinde und spezieller Ansenkung

3D-Data available

Order description

118M3

Material

Messing

Information

Einsatz in Thermoplaste und Duroplaste

  • stark erhöhte Auszugskräfte durch zusätzliche Nuten
  • auf glatte Aufnahmestifte steckbar
  • gratfreies Gewinde nach dem Entformen
  • sehr dünnwandig, besonders geeignet für Anwendungen mit geringer Wandstärke
  • Bei nicht angefastem Gewinde ist ein kleiner Grat am Gewindeende möglich

    • Einbauverfahren

    Einformen während des Gießverfahrens

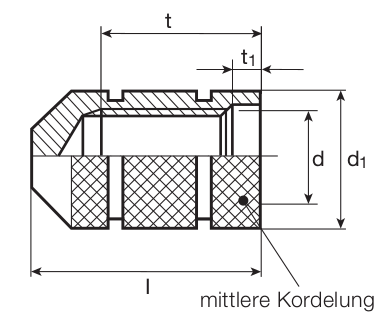

    d

    M3

    l ± 0,25

    7,45 mm

    d1 ± 0,25

    4,60 mm

    t nom.

    4,75 mm

    t1 nom.

    1,10 mm

    D1 ± 0,0125

    3,125 mm

    L
      0
    - 0,25

    3,50 mm

    D

    2,50 mm

    L1
    - 0,075
    - 0,125

    1,10 mm

    L2

    0,25 mm

    J

    4,5 °

    Further information

    118M3_en 76.3 KB
