6270 M8

Diese Untergruppe der TRISERT® Gewindeeinsätze aus Stahl bzw. nichtrostendem Stahl erfüllen höchste Anforderungen, z.B. in der Medizintechnik, im Maritimbereich oder in der Lebensmittelproduktion.

E-Shop

Technical Specification

Application

TRISERT-3® mit kleinem Kopf

Material

Einsatzgehärteter Stahl

3D-Data available

Order description

6270 M8

Information

in gebohrte oder geformte Löcher einsetzbar

  • vollständig durchgehendes Innengewinde
  • schnellere Installation durch höheren Steigungswinkel der Gewindeflanken
  • Salzsprühnebeltest 720 h bis Rotrostbildung

    • zum Einsatz in

    Leichtmetalle und Kunststoffe

    Einbauverfahren

    selbstschneidend

    d

    M8

    l ± 0,125

    14,00 mm

    d1 nom.

    11,06 mm

    d2 nom.

    11,10 mm

    t ± 0,1

    0,50 mm

    D Kunststoffe

    10,10 - 10,60 mm

    D Metalle

    10,55 - 10,85 mm

    W min.

    4,00 mm

    D1 min.

    18,60 mm

    T min.

    15,40 mm

    *Einbaudaten Hinweis

    Wir weisen darauf hin, dass die angegebenen Maße Richtwerte darstellen und je nach Werkstoff des Formteiles variieren können. Vor einer Serienfertigung sind Versuche angezeigt.

    6270 M8_en 72.5 KB

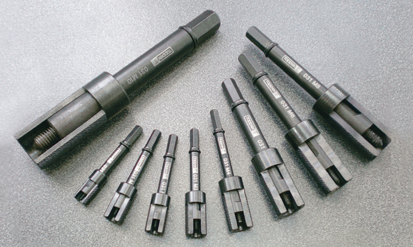

    031M8

    029EM801

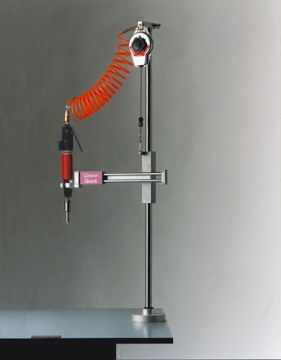

    TAPPEX LINEAR-QU
