Thread

M10

3D-Data available

Download

Order description

M10-R-140-17

Klemmbereich P

1,0 - 1,7 mm

Aufnahmeloch N x N ±0,1

14,0 x 14,0 mm

Hinweis

Bei Anwendung in Langlöchern ist die Schlitzbreite um ca. 0,3 mm zu reduzieren.

Abmessung Mutter

L17 x B17 x H7,5 mm

Lochmaß Kennziffer

6

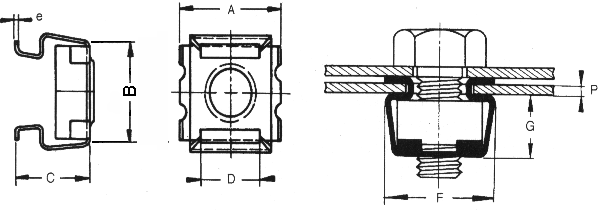

A

20,0 mm

B

19,4 mm

C

13,5 mm

D

12,6 mm

e

0,6 mm

F

20,5 mm

G

10,4 mm

Werkstoff

Käfig: nichtrostender StahlMutter: Stahl verzinkt

Further information

• Beschreibung/Montagehinweise
