Анализ на въртящия момент - По-висока надеждност на процеса в резултат на тестването на винтови съединения

Защо е необходимо да се прави анализ на въртящия момент?

Винтовете за формиране на резба се използват често при конструирането на машини. Независимо от това, тъй като различните материали, типовете винтове, дълбочините на завинтване, геометриите на отворите и останалите параметри не дават универсална информация за въртящите моменти, анализите на въртящия момент са незаменими при създаването на надеждни винтови връзки. В отдела за приложно инженерство на „Босар“ анализите на въртящия момент са част от нашето делово ежедневие. Въртящите моменти от порядъка на 0,1 до 1500 Nm могат да бъдат измерени и записани в станциите за тестване на болтове. Ако е необходимо, „Босар“ разполага и с акредитирани лаборатории във всеки един регион на света, които притежават съответните компетенции за тестване на признатото валидиране.



Как протича анализа на въртящия момент?

Когато това е възможно, анализите на въртящия момент се извършват върху оригинални компоненти на клиента. По време на теста връзките се затягат дотогава, докато те не откажат. В резултат на това след теста компонентите биват унищожени и повече не могат да бъдат използвани.



Как се оценяват данните?

След теста отчетените криви на въртящия момент и ъгъла на въртене се оценяват от нашите приложни инженери, които също така определят въртящия момент на завинтване и моментът на прекомерно затягане. Получените криви на въртящия момент и ъгъла на въртене могат да се използват за изготвяне на смислени заключения относно поведението на съединенията и техните неизправности.



Какво се цели с анализа на въртящия момент и какви са ползите за клиента?

Преди дадена връзка да бъде обявена за сигурна, трябва задължително да съвпаднат няколко фактора. Така например въртящият момент на прекомерно затягане, при който връзката се разпада, следва да е много по-голям от въртящия момент на завинтване, необходим за оформяне на резбата. Само тогава препоръчителният въртящ момент на затягане ще може да бъде надеждно дефиниран и вие, като клиент, ще сте сигурен, че връзката ще бъде правилно затегната, в резултат на което рискът от повреждане на вашия компонент ще бъде сведен до минимум.

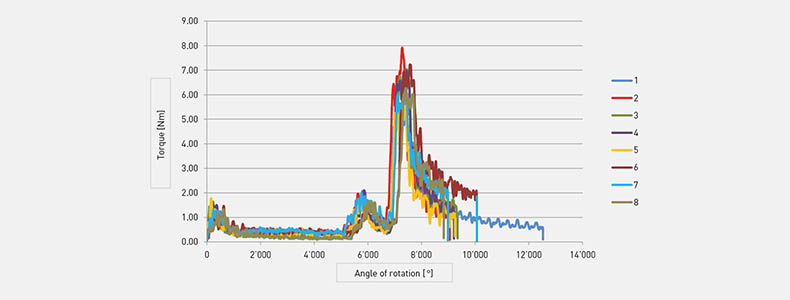

Фигура 1: Технически оптимални криви на въртящ момент/ъгъл на въртене.

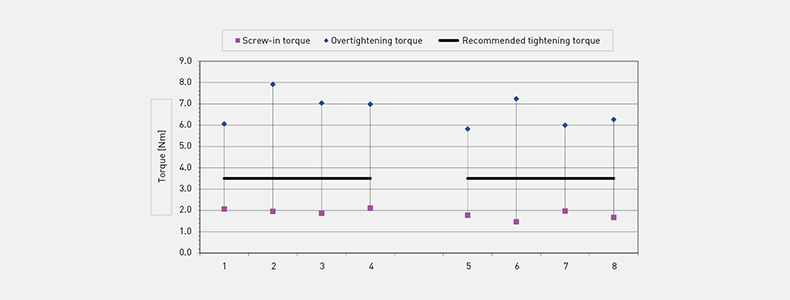

Фигура 2: Оценка с препоръка към клиента за въртящ момент на затягане, базиран на 2 предложения за закрепване.



Защо „Босар“ / „Кей Ви Ти – Фесънинг“ е правилният партньор?

Нашите клиенти се възползват от висококвалифицираният ни персонал и дългогодишният ни опит в технологиите за закрепване. В допълнение към това, нашият достъп до акредитирани и модерни съоръжения за измерване и тестване създават основа за едно надеждно осигуряване на продуктовото качество.



Обърнете се към нашите специалисти и научете повече за експертните ни тестове. Ще се радваме да ви чуем!
